Hard Chrome Plated Piston Rod For Hydraulic Cylinder Detailed Product Description 1. Material: CK45, 20MnV6, ST52, 42CrMo4, 40Cr, HY4520, HY4700 2. Professional piston rod manufacturer 3. Yield strength: Not less than 355 MPa 4. Tensile strength: Not less than 610 MPa 5. High quality, good reputation 6. Application: Mining machinery industry, textile / printing industry and so on Material CK45 (SAE1045, S45C), 42CrMo (SAE4140), 20MnV6,St52, stainless steel Diameters 6-300mm

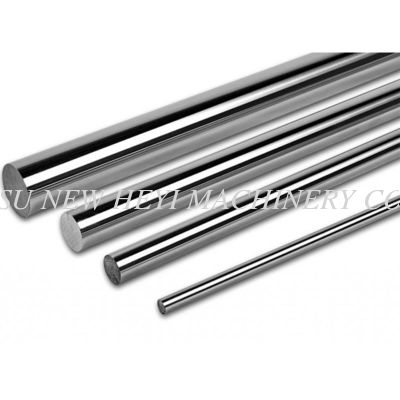

Σκληρή επιχρωμιωμένη ράβδος εμβόλου για υδραυλικό κύλινδρο
Αναλυτική περιγραφή προϊόντος
1. Υλικό: CK45, 20MnV6,ST52,42CrMo4, 40Cr, HY4520, HY4700
2. Επαγγελματίας κατασκευαστής ράβδων εμβόλου
3. Αντοχή διαρροής: Όχι λιγότερο από 355 MPa
4. Αντοχή σε εφελκυσμό: Όχι λιγότερο από 610 MPa
5. Υψηλή ποιότητα, καλή φήμη
6. Εφαρμογή: Βιομηχανία μηχανημάτων εξόρυξης, βιομηχανία κλωστοϋφαντουργίας / εκτύπωσης και ούτω καθεξής
| Υλικό | CK45 (SAE1045, S45C), 42CrMo (SAE4140), 20MnV6,St52, ανοξείδωτος χάλυβας |
| Διαμέτρους | 6-300mm |
| Μήκος | 3000mm-8000mm |
| Ευθύτητα | 0,2/1000 χλστ |
| Τραχύτητα | Ra 0,2 μm (μέγιστο) |
| Ποιότητα χάλυβα | CK45/JIS 45C |
| Ανοχή | ISO f7 |
| Πάχος χρωμίου | 20μm(min) |
| Σκληρότητα του στρώματος χρωμίου | HRC30~HRC60 |
| Μηχανικές ιδιότητες (ck45) |
Ισχύς διαρροής≥20Mpa Αντοχή εφελκυσμού≥80Mpa Επιμήκυνση≥5% |
| Κατάσταση Προμήθειας |
Σκληρή επιχρωμίωση Η επαγωγή σκληρύνθηκε Σβησμένο & Μετριασμένο Η επαγωγή σκληρύνθηκε με Q&T |
| ΑΝΤΟΧΗ ΣΤΗ ΔΙΑΒΡΩΣΗ: | Δοκιμή σε φυσικό ψεκασμό αλατιού σύμφωνα με το ASTM B 117-96 ώρες, Αξιολόγηση αποτελεσμάτων σύμφωνα με το ISO 4540 RATING 8-9. |
| ΠΡΟΣΤΑΣΙΑ: | Για να διασφαλιστεί ότι το υλικό φθάνει πάντα στον πελάτη σε άριστες συνθήκες, οι σωλήνες προστατεύονται από ένα χάρτινο περίβλημα.Τόσο οι ράβδοι και οι σωλήνες πλήρους μήκους όσο και τα κομμένα σε μήκος κομμάτια μπορούν να συσκευαστούν σε σιδερένια και τρίφυλλα κουτιά από χαρτόνι κατόπιν αιτήματος. |
Λεπτομερής περιγραφή
1. ΧΗΜΙΚΗ ΣΥΝΘΕΣΗ(%)
|
Υλικό |
ΝΤΟ% |
Μn% |
Σι% |
ΜΙΚΡΟ% |
Π% |
V% |
Ni |
Cr% |
Μο |
Cu |
|
ck45 |
0,42-0,50 |
0,50-0,80 |
0,17-0,37 |
≤0,035 |
≤0,035 |
|
≤0,25 |
≤0,25 |
|
≤0,25 |
|
ST52 |
≤0,22 |
≤1,6 |
≤0,55 |
≤0,04 |
≤0,04 |
0,02-0,15 |
|
|
|
|
|
20MnV6 |
0,17-0,24 |
1.30-1.70 |
0,10-0,50 |
≤0,035 |
0,035 |
0,10-0,20 |
≤0,30 |
≤0,30 |
|
≤0,30 |
|
42CrMo |
0,38-0,45 |
0,5-0,8 |
0,17-0,37 |
≤0,035 |
≤0,035 |
0,07-0,12 |
≤0,03 |
0,90-1,20 |
0,15-0,25 |
≤0,03 |
|
40Cr |
0,37-0,45 |
0,50-0,80 |
0,17-0,37 |
≤0,035 |
≤0,035 |
|
≤0,3 |
0,80-1,1 |
|
≤0,03 |
|
HY4700 |
0,38-0,45 |
1,20 ~ 1,60 |
0,30~0,50 |
≤0,035 |
≤0,020 |
0,05-0,15 |
≤0,25 |
0,10-0,20 |
≤0,15 |
0,25 |
|
HY4520 |
0,40 ~ 0,48 |
0,80 ~ 1,40 |
0,15 ~ 0,35 |
≤0,035 |
≤0,035 |
≤0,15 |
≤0,25 |
≤0,25 |
≤0,15 |
≤0,25 |
2. ΜΗΧΑΝΙΚΕΣ ΙΔΙΟΤΗΤΕΣ
|
Υλικό |
TS / Rm(MPa) |
YS / Rel(MPa) |
ΕΝΑ% |
ΣΑΡΠΥΣ |
ΚΑΤΑΣΤΑΣΗ |
|
ck45 |
610 |
355 |
16 |
>41J |
Κανονικοποιήθηκε |
|
ck45 |
800 |
540 |
20 |
>41J |
Q+T |
|
ST52 |
500 |
355 |
22 |
|
Κανονικοποιήθηκε |
|
20MnV6 |
750 |
590 |
12 |
>40J |
Κανονικοποιήθηκε |
|
42CrMo4 |
980 |
850 |
14 |
>47J |
Q+T |
|
40Cr |
1000 |
800 |
10 |
|
Q+T |
3. ΜΙΚΡΟ ΚΡΑΜΑ ΧΑΛΥΒΑ
|
Υλικό |
ΜΗΧΑΝΙΚΕΣ ΙΔΙΟΤΗΤΕΣ |
Επιφανειακή σκληρότητα (HBW) |
|||||
|
Rm(MPa) |
Rel(MPa) |
ΕΝΑ% |
Z% |
KU2(J) |
|
||
|
HY4700 |
Φ35 - Φ100 |
900 - 1100 |
≥650 |
≥16 |
≥35 |
≥39 |
270-340 |
|
＞Φ100 - Φ140 |
850 - 950 |
≥600 |
≥16 |
≥35 |
≥39 |
270-340 |
|
|
HY4520 |
Φ40 - Φ100 |
750 - 900 |
≥520 |
≥19 |
≥40 |
≥39 |
230-290 |
|
＞Φ100～Φ140 |
750 - 900 |
≥520 |
≥17 |
≥35 |
≥39 |
230-290 |
|
|
|
|
|
|
|
|
|
|
4. ΚΑΤΑΣΤΑΣΗ ΠΡΟΜΗΘΕΙΑΣ
Αλεσμένο και επιχρωμιωμένο
5. ΠΑΧΟΣ ΧΡΩΜΙΟΥ
20 έως 30 micron
6. ΤΡΑΧΥΤΗΤΑ ΕΠΙΦΑΝΕΙΑΣ
Ra≤0,2 micron και Rt≤2 micron
7. ΑΝΟΧΕΣ ΣΤΗ ΔΙΑ
ISO f7 στη διάμετρο
8.ΟΒΑΛΙΚΟΤΗΤΑ
Το ήμισυ της ανοχής ISO f7
9. ΕΥΘΕΙΑ
≤0,2 ΜΜ/Μ
10 .ΣΚΛΗΡΟΤΗΤΑ ΕΠΙΦΑΝΕΙΑΣ
850-1150 HV (βικερ 100 γρ.)
11 .ΠΟΡΩΣΤΙΚΟΤΗΤΑ
Δοκιμή σύμφωνα με το ISO 1456/1458 και εκτίμηση αποτελεσμάτων σύμφωνα με το πρότυπο ISO 4540 8-10
12. ΣΥΝΟΧΗ
Χωρίς ρωγμές, σπάσιμο ή αποκόλληση μετά από θερμικό σοκ (θέρμανση στους 300 βαθμούς Κελσίου
και ψύξη σε νερό)
13. ΑΝΤΟΧΗ ΣΤΗ ΔΙΑΒΡΩΣΗ
Δοκιμή σε φυσικό ψεκασμό αλατιού σύμφωνα με το ASTM B 117-120 ώρες
Αξιολόγηση αποτελεσμάτων σύμφωνα με το ISO 4540 RATING 7-10
14. ΣΥΓΚΟΛΛΗΤΟΤΗΤΑ
Καλός
15. ΣΥΣΚΕΥΑΣΙΑ
Αντισκωριακό λάδι για εφαρμογή στο υλικό και κάθε ράβδος για συσκευασία σε χάρτινο μανίκι
16. ΠΙΣΤΟΠΟΙΗΤΙΚΟ
Απαιτείται όλο το πιστοποιητικό που σχετίζεται με τη θερμική επεξεργασία υλικού και την επιμετάλλωση
