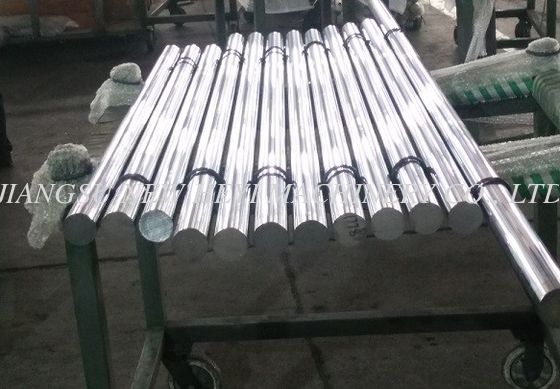

C45E SCM440 Hydraulic Piston Rods Precision linear shaft Detailed Product Description 1. Material: CK45,42CrMo4, ST52, 20MnV6, 40Cr, HY4520, HY4700 2. Condition: Chrome plated, Quenched / Tempered, Induction hardened, Q / T Induction hardened 3. Application: Mining machinery industry, textile / printing industry and so on 4. Specification length: Ø6mm-12mm length 1000mm - 2000mm Ø16mm-35mm length 2000mm - 4000mm Ø40mm-220mm length 4000mm - 8000mm Ø250mm-1000mm length 4000mm -
Da precisão hidráulica de Ros de pistão de C45E SCM440 eixo linear
Descrição do produto detalhada
1. Material: CK45,42CRMO4, ST52,20MnV6,40Cr, HY4520, HY4700
2. circunstância: Chrome chapeou, extinto/moderado, indução endurecida, indução de Q/T endurecida
3. Aplicação: Indústria de maquinaria de mineração, matéria têxtil/indústria de impressão e assim por diante
4. Comprimento da especificação: Ø6mm-12mm comprimento 1000mm - 2000mm
Ø16mm-35mm comprimento 2000mm - 4000mm
Ø40mm-220mm comprimento 4000mm - 8000mm
Ø250mm-1000mm comprimento 4000mm - 8000mm
5. terminou equipamentos manufaturados
Descrição detalhada
1. COMPOSIÇÃO QUIMICA (%)
|
Material |
C% |
Mn% |
Si% |
S% |
P% |
V% |
Ni |
Cr% |
Mo |
Cu |
|
ck45 |
0.42-0.50 |
0.50-0.80 |
0.17-0.37 |
≤0.035 |
≤0.035 |
|
≤0.25 |
≤0.25 |
|
≤0.25 |
|
ST52 |
≤0.22 |
≤1.6 |
≤0.55 |
≤0.04 |
≤0.04 |
0.02-0.15 |
|
|
|
|
|
20MnV6 |
0.17-0.24 |
1.30-1.70 |
0.10-0.50 |
≤0.035 |
0,035 |
0.10-0.20 |
≤0.30 |
≤0.30 |
|
≤0.30 |
|
42CrMo |
0.38-0.45 |
0.5-0.8 |
0.17-0.37 |
≤0.035 |
≤0.035 |
0.07-0.12 |
≤0.03 |
0.90-1.20 |
0.15-0.25 |
≤0.03 |
|
40Cr |
0.37-0.45 |
0.50-0.80 |
0.17-0.37 |
≤0.035 |
≤0.035 |
|
≤0.3 |
0.80-1.1 |
|
≤0.03 |
|
HY4700 |
0.38-0.45 |
1,20 ~1,60 |
0.30~0.50 |
≤0.035 |
≤0.020 |
0.05~0.15 |
≤0.25 |
0.10~0.20 |
≤0.15 |
0,25 |
|
HY4520 |
0,40 ~0,48 |
0,80 ~1,40 |
0,15 ~0,35 |
≤0.035 |
≤0.035 |
≤0.15 |
≤0.25 |
≤0.25 |
≤0.15 |
≤0.25 |
2. PROPRIEDADES MECÂNICAS
|
Material |
T.S/ Rm (MPa) |
Y.S/ Rel (MPa) |
A% |
CHARPY |
CIRCUNSTÂNCIA |
|
ck45 |
610 |
355 |
16 |
>41J |
Normalizado |
|
ck45 |
800 |
540 |
20 |
>41J |
Q+T |
|
ST52 |
500 |
355 |
22 |
|
Normalizado |
|
20MnV6 |
750 |
590 |
12 |
>40J |
Normalizado |
|
42CrMo4 |
980 |
850 |
14 |
>47J |
Q+T |
|
40Cr |
1000 |
800 |
10 |
|
Q+T |
3. MICRO AÇO DE LIGA
|
Material |
PROPRIEDADES MECÂNICAS |
Dureza de superfície (HBW) |
|||||
|
Rm (MPa) |
Rel (MPa) |
A% |
Z% |
KU2 (J) |
|
||
|
HY4700 |
Φ35 - Φ100 |
900 - 1100 |
≥650 |
≥16 |
≥35 |
≥39 |
270-340 |
|
>Φ100 - Φ140 |
850 - 950 |
≥600 |
≥16 |
≥35 |
≥39 |
270-340 |
|
|
HY4520 |
Φ40 - Φ100 |
750 - 900 |
≥520 |
≥19 |
≥40 |
≥39 |
230-290 |
|
>Φ100~Φ140 |
750 - 900 |
≥520 |
≥17 |
≥35 |
≥39 |
230-290 |
|
|
|
|
|
|
|
|
|
|
4. CONDIÇÃO DA FONTE
A terra e o cromo chapearam
5. ESPESSURA DE CHROME
20 a 30 mícrons
6. TOLERÂNCIAS NO DIÂMETRO
ISO f7 no diâmetro
7.OVALITY
Metade do ISO f7 da tolerância
8. ASPEREZA DE SUPERFÍCIE
Mícron Ra≤0.2 e mícron Rt≤2
DUREZA 9.SURFACE
850-1150HV (vickers 100g)
10. RETIDÃO
≤0.2MM/M
11. COESÃO
Nenhuns craks, quebrando ou destacando após choque térmico (que se aquece em 300 graus Célsio
e refrigerando na água)
12 .POROSITY
Teste de acordo com ISO 1456/1458 e yaluation do resultado de acordo com a avaliação 8-10 do ISO 4540
13. RESISTÊNCIA DE CORROSÃO
Teste no pulverizador de sal natural de acordo com ASTM B 117-120hours
Avaliação dos resultados de acordo com a AVALIAÇÃO 7-10 do ISO 4540
14. CAPACIDADE DE SOLDADURA
Bom
15. EMBALAGEM
Anti óleo da oxidação a ser aplicado no material e na cada haste a ser embalados na luva do papel
16. CERTIFICADO
Todo o certificado relativo com tratamento térmico e chapeamento materiais é exigido
